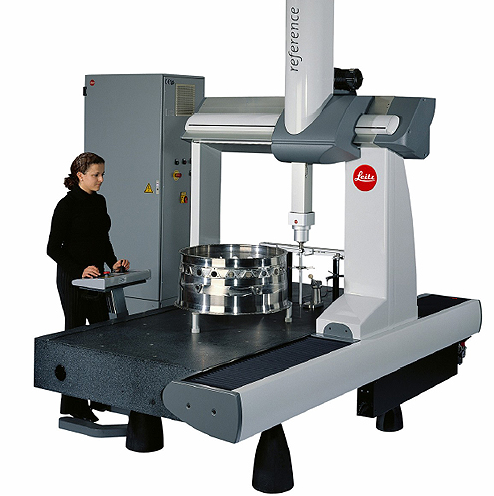

Leitz Reference HP高精度測量機滿足客戶需要

源自德國的Leitz Reference HP高精度測量機，具備非常高的掃描效率，可以為具有復雜幾何形狀的工件提供測量解決方案。采用Leitz LSP探測技術，具備很高的測量精度、重復性好

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂

立即留言

聯系人：朱盛

聯系電話：021-58951071

手機號：15921165535

郵箱：814294500@qq.com

工作時間：09:00-17:45

儀器詳情儀器參數 相關問答

滿足客戶需要的高精度測量機:

源自德國的Leitz Reference HP高精度測量機，具備非常高的掃描效率，可以為具有復雜幾何形狀的工件提供測量解決方案。采用Leitz LSP探測技術，具備很高的測量精度、重復性好。配置當今功能為完善的軟件之一：QUINDOS，使得用戶在完成箱體類工件測量的同時，還可完成包括多種曲面元素，諸如葉片、齒輪和壓縮機螺桿以及輪廓、自由曲面等多種復雜幾何形狀的測量。

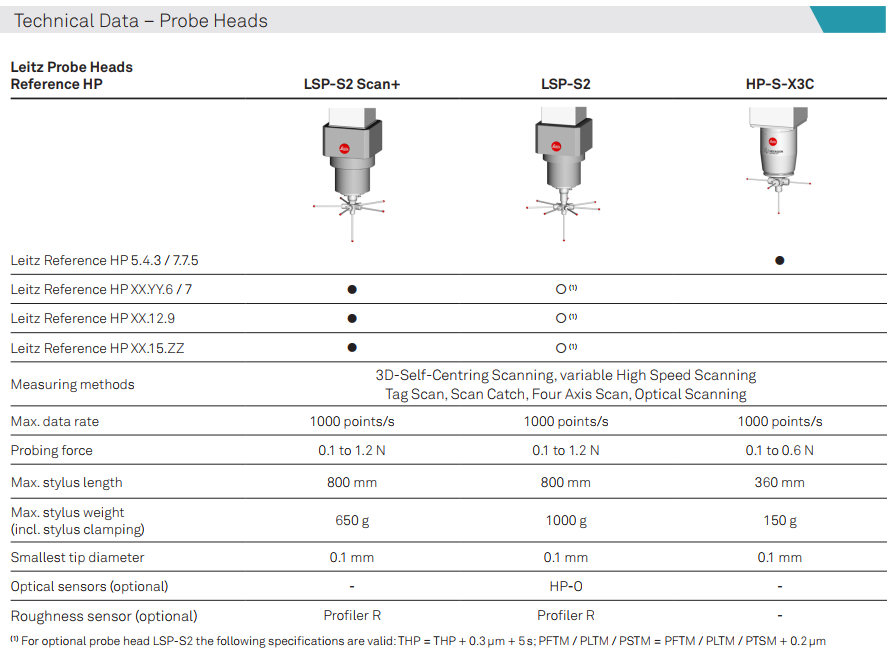

三維掃描測頭系統，顯著提升了機器的性能：

Leitz Reference 系列測量機是一款具備高性價比的掃描測量裝置，可完成各種復雜的測量任務，配備由Leitz 研發并制造的三維測頭系統。既可執行單點測量來完成典型的測量任務，也可以高速掃描的方式輕松應對復雜的形狀輪廓測量。測量精度和其通用性很大程度上取決于所配備的三維測頭系統，在每次測量操作中，該測頭系統都將在被測工件表面的法向量方位上，在XYZ 三個方向自動且同步地測量工件表面。測量中各軸不需鎖定，這意味著測頭將始終垂直于被測工件的表面，而工件表面法向量的實際方向根據每個測量點來決定，這樣測頭的偏移就可以計算出來并加以補償。

完成齒輪檢測

圓柱齒輪：
直齒、斜齒、人字齒輪、花鍵齒輪 (內齒與外齒)
離合器齒輪 (內齒與外齒)
齒輪段 (*少齒數：1)
齒條

錐齒輪：
直傘齒輪、螺旋傘齒輪、斜形傘齒輪、冠狀齒輪

可提供的接口：

Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen

齒輪刀具：

滾刀、拉刀、成型刀具、剃齒刀

評價標準：

DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT

性能指標：

型號	X向行程[mm]	Y向行程[mm]	Z向行程[mm]
5.4.3	500	400	300
10.7.6	1000	700	560
15.9.7	1500	900	700
20.9.7	2000	900	700
22.12.9	2200	1200	900
30.12.9	3000	1200	900
45.12.9	4500	1200	900

利用完成齒輪檢測的相關技術參數	Reference HP 10.7.6	Reference HP 15.9.7 20.9.7	Reference HP 22.12.9 30.12.9 45.12.9
模數范圍 [mm]	0.5 - 100	0.5 - 100	0.5 - 100
*大齒輪直徑 - 直齒 [mm]	650	850	1150
大齒輪直徑 - 斜齒 [mm]	450	600	900
*大齒輪寬度 [mm]	600	700	900
*大軸長 length [mm]	1000	1500 / 2000	2000 / 3000 / 4500

*根據探針配置與模數

Leitz Reference HP高精度測量機滿足客戶需要

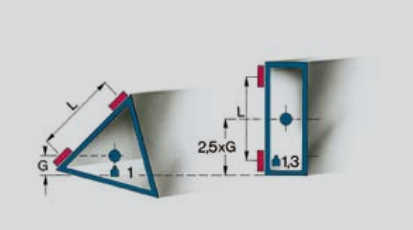

RICISION? technology – Traditional technology

Leitz Reference HP高精度測量機滿足客戶需要

Leitz Reference 系列測量機集幾代坐標測量機的先進技術優點于一身。設計上更為簡練，并經過驗證，提供了更高的穩定性，減少了維修的幾率，可操作時間更長?；谟嬎銠C(jī)輔助設計，如有限元分析(FEA) 或模式分析，在偏差，振動影響以及機器動態性能方面加以優化。通過TRICISION? 技術，降低了機器的重心，而同時軸承跨距相比傳統測量機更寬。因此：更好地控制各軸的運動，更好的測量精度，更佳的重復性；更高的加速度,更高的測量速度.

技術特點：

?全鋁合金超強剛性的框架。

?TRICISONTM 設計提供了很好的剛性質量比，保證了高精密和長期穩定性。

?質量很大穩固的花崗石工作臺，削弱了振動帶來的影響。

?整個工作臺完全由一塊花崗石加工而成，并采用獲得的內置一體式燕尾形導軌，因而5.可獲得盡可能高的精度。

?優化的彈性減振系統具有“可變硬度”，可把測量機從周圍環境的振動中隔離出來。

?驅動裝置的工作點分布在移動部分的中心上。

?高分辨率鋼制光柵的位置靠近導軌，保證了盡可能高的測量復現性。

?獲得的重量補償系統。

?由于Reference 支撐較小，且臺面高度較低，故在狹窄的空間內也可安裝使用。

?可無限制地接近測量空間。
